1、主要技术要求
机器状态监测诊断仪是无线低功耗、小型化的智能状态监测装置。该产品主要针对电动机、泵机市场开发和设计，可实现多点振动、温度等设备状态数据的采集，并将采集的数据通过LoRa传输至边缘智能网关，再通过WiFi或以太网传输至平台端（私有云），在平台端实现机器运行状态的监测和故障及风险隐患预警。
1.1主要设备技术规格要求
|
设备名称 |
主要技术指标 |
|
PF1102L型机器状态监测诊断仪 |
状态显示：可通过指示灯指示工作状态； 本地机器状态分析：至少具备本地机器设备启停机识别功能； 振动数据采集上传：至少支持三轴振动有效值数据以及原始波形数据采集上传，其中加速度测量量程≥±16g，采样频率≥10KHz； 温度数据采集上传：至少支持机器设备表面温度数据采集上传，其中温度测量范围中最低温度≤-20℃且最高温度≥+85℃，温度测量精度≤±1℃； 数据采集间隔：可配置的最小间隔≤5分钟； 产品运行状态上传：支持电池电量等节点状态数据上传； APP显示：支持数据上云并通过APP显示； 泵机效率计算：具备泵机效率计算功能； 泵机故障识别：可识别泵机故障类型≥10种； 设备健康度：具备设备健康度分析及显示功能； 设备历史运行状态：具备≥30天的设备历史运行状态分析与统计展示功能； 通信方式：具备LoRa协议无线通信功能； 供电方式：电池供电，且电池续航寿命≥1年； 防护等级：≥IP67； 防爆等级：≥Exib ⅡC T4 Ga； 适用环境温度范围：最低温度≤-20℃且最高温度≥+65℃ |
|
PF1202型机器状态监测诊断仪 |
状态显示：可通过指示灯指示工作状态； 有线通信：≥1路以太网接口； 无线通信：支持4G通信，支持LoRa协议通信； 无线接入有效通信距离：LoRa无线通信通视距离≥300米； 接入传感器数量：支持LoRa无线终端≥30个； 数据接入类型：支持振动、温度等多维数据接入； 多维数据综合分析：支持振动、温度等多维数据分析功能； 泵机效率计算：具备泵机效率计算功能； 本地数据压缩：支持本地数据压缩功能且压缩率≤0.8。 本地数据存储：本地数据存储≥7天/节点，支持≥4Gbit MicroSD卡读写功能； 供电方式：交流220V供电。 |
1.2 设备质量保证期
质量保证期为2年，使用方在按照设备使用及维护说明书正确使用的情况下，发生设备损坏现象时，供应商应无偿地为之修理、更换部件乃至更换整台设备，以保证该设备正常安全运行。
1.3 设备及元器件质量要求
供应商提供的设备或制造设备所选用元件，均须是正规厂家生产的优质产品，严禁使用假冒伪劣产品。
设备检验和测试
供应商需按照合同规定的地点、时间和方式交货和初验；机器状态监测诊断仪在安装时应进行上电测试，鉴别运行和通讯的状况。
1.5 产品安装要求
1.5.1 产品安装位置
PF1102L型机器状态监测诊断仪一般布置在机器设备的每一主轴承或主轴承座上，机器护罩、盖板等零件不适宜做测点。
1.5.2 产品安装方式
PF1102L型机器状态监测诊断仪需支持螺柱式、磁吸式、胶粘式三种安装方式，PF1202型机器状态监测诊断仪智能网关需支持螺柱式安装方式。
1.5.3 产品安装配件
供应商需提供产品配套的安装配件，如下表所示。
|
设备名称 |
序号 |
配件名称 |
规格 |
数量 |
备注 |
|
PF1102L型机器状态监测诊断仪 |
1 |
天线 |
433MHz胶棒天线 |
1 |
|
|
2 |
螺柱 |
M8×1.25×25 mm |
1 |
|
|
|
3 |
螺母 |
M8×1.25×4 mm |
2 |
|
|
|
4 |
磁座 |
Φ30×10 mm |
1 |
|
|
|
5 |
砂纸 |
|
1 |
|
|
|
6 |
树脂胶 |
|
1 |
|
|
|
PF1202型机器状态监测诊断仪 |
1 |
4G天线 |
4G胶棒天线 |
1 |
|
|
2 |
LoRa天线 |
433MHz胶棒天线 |
3 |
|
|
|
3 |
安装固定板 |
|
2 |
|
|
|
4 |
安装螺钉 |
|
4 |
|
|
|
5 |
膨胀螺栓 |
|
4 |
|
1.6 技术资料
供应商应提供准确、清晰、完整、比例合适的技术文件。除非合同另有规定，所有技术资料都应使用公制单位并用中文陈述和解释。如下表所示：
|
序号 |
名称 |
语种要求 |
数量 |
|
1 |
PF1102L产品合格证 |
中文 |
1份 |
|
2 |
PF1202产品合格证 |
中文 |
1份 |
|
3 |
PF1102L产品使用说明书 |
中文 |
1份 |
|
4 |
PF1202产品使用说明书 |
中文 |
1份 |
|
5 |
发运清单 |
中文 |
1份 |

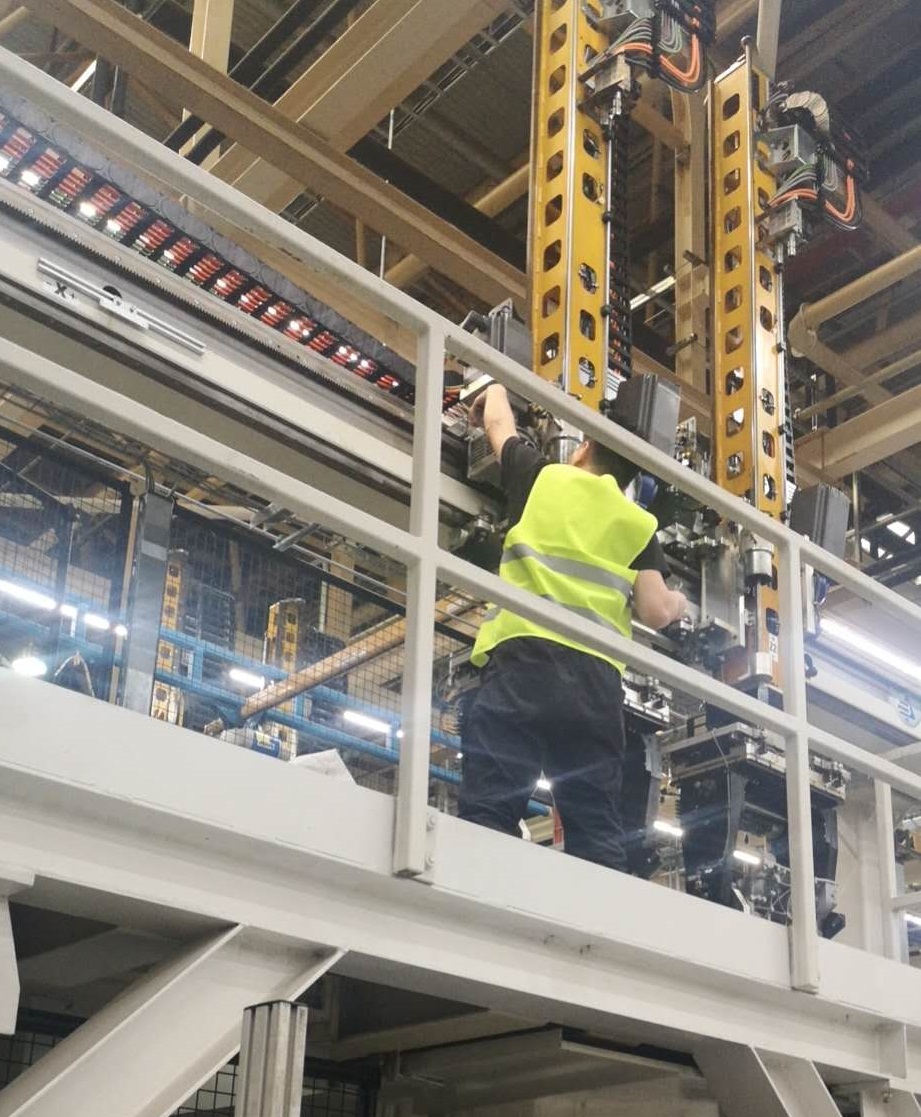

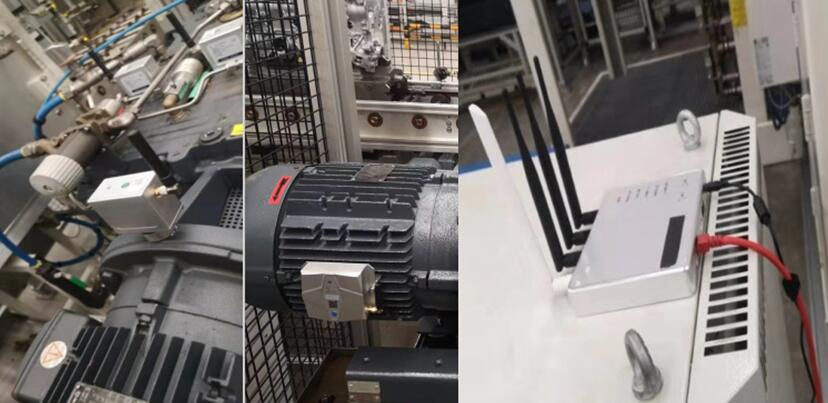

1.7 现场安装照片
2.售后服务承诺
为了更好给客户提供优质、完善的售前、售中、售后服务，提高产品质量，明确我公司产品的服务标准，共同做好产品的服务工作，提高客户满意度。
售前：为您提供售前咨询，通过客服热线010-61429091为您解答技术问题，帮助您了解更适合的智能监测产品；由专业工程师介绍公司产品特点及概况，协助客户进行现场考察和设备测试；为企业量身定制私有部署，我们会根据客户所需，结合实际场地定制专业化、精细化的实施改造方案，优化设计，既满足客户需求，又能最大化提供完善的平台管理与运维功能。
售中：为您提供专业化、一条龙的精细化服务。在产品设计中，支持私有部署提供用户权限、额度管理、版本管理与运维等企业级功能。为客户提供设备采购、工程实施、设备安装、工程监理等服务，对设备购进、安装和验收等过程进行监督。
售后：质保期为2年，免费配送货物到安装地点，与客户共同验收设备，并且我公司免费提供备品备件，以便甲方使用；实施改造后，我公司委派工作经验丰富的高级工程师现场指导安装调试；协助客户组织对设备进行质量检测、竣工验收等工作，为客户提供售后技术培训；我们有24小时售后服务热线，为客户提供技术咨询服务，接到报修电话后24小时内为其解决问题，保证系统正常运行的顺利进行。
1、提供免费培训服务，在用户现场进行用户安装使用及操作的理论指导和实物操作培训；培训周期一天。
2、首次安装提供免费安装调试服务。
3、质保期内提供硬件免费维修和软件算法免费升级服务，质保期外提供硬件维修和软件算法服务，以硬件备件价格和年服务费形式收取售后维护费用。
