1 设计依据

1.1 政策法规

1）《中华人民共和国环境保护法》 全国人大 2015年1月；

2）《中华人民共和国大气污染防治法》 全国人大 2015年8月；

5）《中华人民共和国环境影响评价法》全国人大2002年10月 ；

7）《建设项目环境保护管理条例》国务院令第253号1998年11月；

8）《国务院关于环境保护若干问题的决定》国务院国发[1996]31号文件；

9）《关于执行建设项目环境影响评价制度有关问题的通知》国家环保总局 [1999]107号；

1.2 技术标准

1）《大气污染物综合排放标准》(GB16297-1996)

2）《环境空气质量标准》（GB3095-2012）二级标准

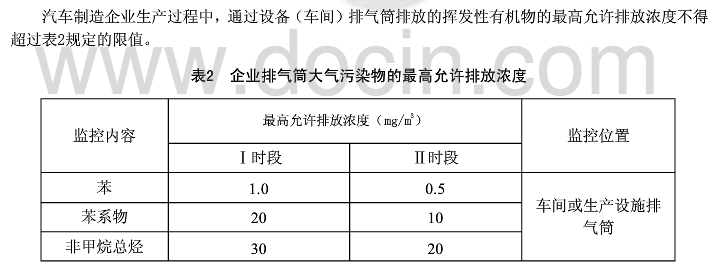

4）《北京市汽车制造业（表面涂装）挥发性有机污染物排放标准》征求意见稿3） 《汽车整车制造业(涂装工序)大气污染物排放标准》 （DB11/ 1227-2015）

2 设计原则

1) 以安全性为第一原则，所有与安全有关的细节，从设计、采购、施工、运行维护等各个环节严格把关和控制；

2) 性能符合性原则，保证设备的处理能力和处理效果，达到国际相关标准，符合项目环境审批要求；

3) 可靠性原则，选择成熟、稳定的工艺路线，对设备、仪表等选型本着可靠、适用的原则，同时系统有较大的灵活性，以适应废气的量和质的变化；

4) 经济性原则，投资省、运行费用低、能耗低；

5) 布局优化原则，考虑到装置安装位置空间有限，充分利用原有构筑物及地质条件、尽量减少工程投资，并兼顾美观。

3. 基础数据

根据甲方提供的涂装车间生产工艺及污染物特性，判断其VOC排放具有以下特点：

l VOC的成分：

中涂、面漆、清漆VOCs中含有甲基异丁基酮、乙酸正丁酯、正丁醇、甲苯、二甲苯等挥发性有机物。

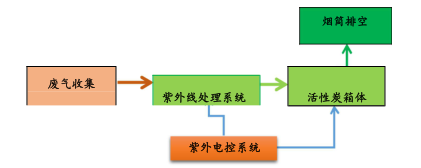

涂装车间内现有挥发性有机废气，设计一套负压净化系统。废气经过收集通过管道送入置于室外的净化设备。涂装废气的净化：废气进入净化系统，一共经过三道过滤处理：

第一道：预过滤

第二道：UV光解

第三道：活性炭吸附

涂装废气经过预过滤处理后，除去大颗粒污染物，经 UV 与活性炭净化达标排放，当活性炭达到饱和后，将使用后的活性炭更换处理，过滤后的洁净空气通过15米高烟囱直接排放。

4.设备选型及说明

4.1 预处理

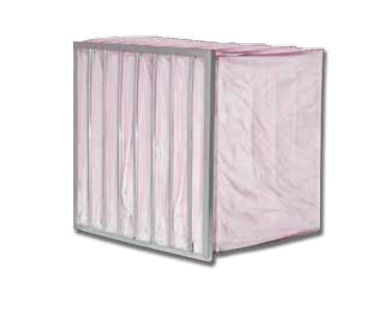

过滤器设置 G4和F6干式漆雾过滤器，捕集大颗粒灰尘及各种悬浮物。过滤器结构示意图：



过滤器框架使用优质金属框架制作，过滤器室框架及地板采用满焊结构，确保无泄露，不漏风，所有废气都经过过滤袋。滤料采用优质蓬松多层的合成纤维滤纸，逐渐加密制造工艺，超声波无缝密合，初阻力低，容尘量高，耐湿度强。

过滤器名称	额定风量	容尘量	使用个数
G4	2500 m3/h	0.4 kg	9个
F6	2500 m3/h	0.9kg	9个

4.2 UV光解原理说明

UV光解氧化降解污染物通常是指污染物在紫外线的激发作用下，污染物的原子结构发生变化，在氧化剂的作用下，逐步被氧化成低分子中间产物，有机污染物最终生成 CO₂ 、H₂O。由于短波长紫外线光子能量高于大多数污染物质分子内部化学键的键能，所以可以通过紫外线光子对分子化学键的作用直接使其断裂，从而达到分解的目的。

此外，基于同样的原理，185nm 的紫外线还可以将空气中的氧气和水蒸气转化成原子氧和活性羟基（HO• ），这两种产物同样可以与污染物质分子产生化学反应，起到分解降低废气污染物浓度的作用。如果选用合适的催化剂配方，光化学反应的速率可以得到大幅提升。

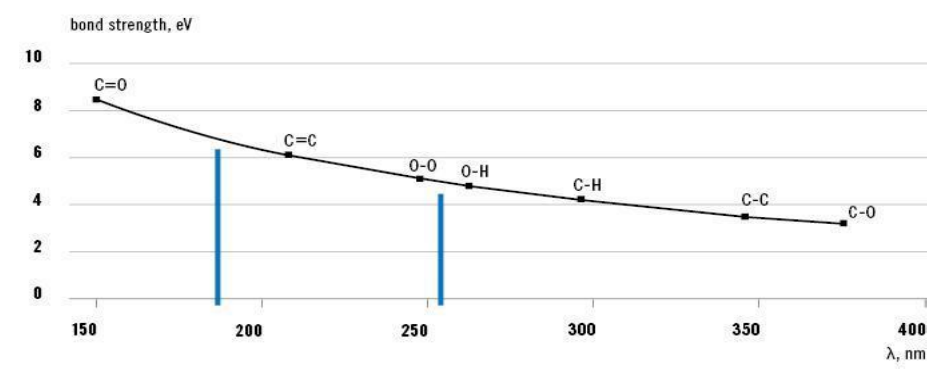

紫外线氧化及催化原理图

基本反应原理可以用下面的反应式描述：

光化学氧化反应机理：

VOC + hv =® CO₂ + H₂O

光催化氧化反应机理：O₂ + e^- → O₂ （活性氧）

O₂^- + 2H₂O +e - → H₂O₂ +2OH^-H₂O +e^- → ·OH + OH^-h+ + H₂O → H⁺

+ ·OH h+ + OH^- →·OH

紫外线氧化催化装置主要消耗电能，但设备能耗较低，并且由于光催化剂板的阻力降远低于活性炭（约为 1/10)，如引风机安装变频调速器后，风机运行频率可降低，节电效率在 25%~30%。

4.3 活性炭简介



美埃选用针对涂装挥发性气体开发的活性炭产品，适用于涂装时产生的有机气体净化，该产品在保证原有微孔发达的同时有针对性的扩展其中大孔，保证吸附通道畅通，因此具有吸附容量高，吸脱附附速率快，表面官能团丰富等特点。

吸附箱采用特殊板框式结构，保证气体分布均匀的同时方便活性炭的更换。

4.4 主要设备技术参数表

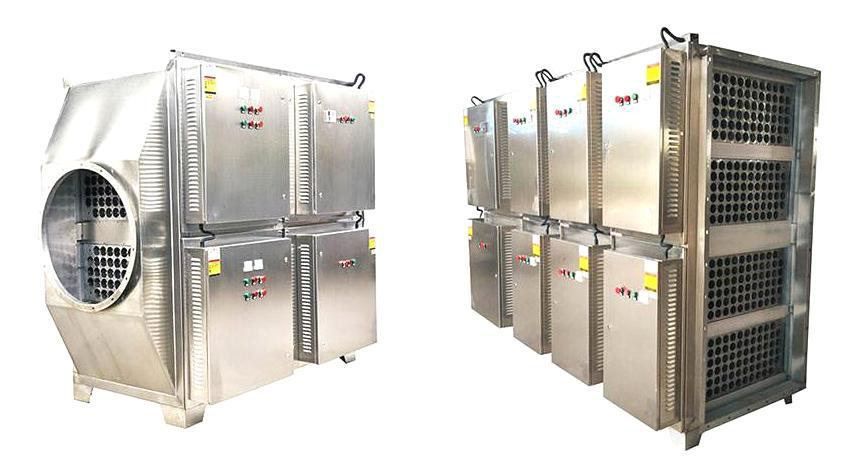

4.4.1 UV光解设备

序号	产品名称	备注
1	设备主体	碳钢，1.5mm
2	设备尺寸	3100mm*1150mm*1676mm
3	功率	10KW
4	灯管规格	特制 C波 UV 灯管辐射 185 波段紫外光
5	灯管数量	65组
6	光催化模块	纳米二氧化钛
7	控制系统	施耐德或同级品牌

4.4.2 活性炭吸附设备

序号	产品名称	备注
1	设备主体	碳钢，1.5mm
2	设备尺寸	4000mm*1851mm*1800mm
3	活性炭种类	煤质活性炭，规格￠4*6mm
4	含碘值	＞650
5	填炭方式	抽屉式装炭
6	含碳量	2.4t

4.4.3 风机

序号	产品名称	备注
1	风量	2000m3/h
2	静压	2500Pa
3	噪音	85分贝
4	功率	25kw
5	整机重量	434kg
6	表面处理	环氧静电喷涂
7	电机	F级
8	控制	西门子或ABB变频器

5.1 售后服务

美埃在中国各个省市直辖设立多个服务中心，帮助用户服务管理提供了可控化和自动化，为您清除跨于业务、资产与技术资产创新之路上的障碍，而交付高质量的服务、管理风险和遵从性、最大化投资回报、促进业务增长，更好地达到企业目标并实现所有运营资产的价值最大化。美埃承诺：

1）服务实行7*24服务，即每周7天每天24小时在线；

2）在距机器使用现场300公里范围内就有服务商和零备件供应点，保证故

障发生后12小时到位；

3）系统自带远程维修系统，能在线帮助使用者调整设备，保证正常运营；

4）设备保修期一年，保证终身维修。

5.2 现场技术支持

5.2.1售前测量及考察

1）项目前阶段，技术人员跟随销售人员前往测量现场数据；

5.2.2售后安装调试

1 设备交货与安装

  净化主体设备交货周期为45 天，此期间可安排新装管道的布置与安装。

2 责任与义务

1）安装前

买方需提供协助安装的工人，所提供人员需懂得基本的机电安装常识，并能按照卖方技术人员指示进行工作协助。

在卖方工作人员到达现场前，买方需准备好一切跟安装调试相关的准备方面；

2）安装后

现场设备管理部门（或责任人）应对以下重点处承担安检的职责：

生产设备和设备周围的工作区域；

设备位置周围的所有人员；

国家和当地的安全规定的遵从；

检查和确保所有安全装置均能正常工作；

3  安装方式或要求

卖方技术人员按照事项测算好的管道布线方式摆放管道，达到美观、不弯曲的要求，且保证各管道落差保持在允许的水平面。

4 买方人员培训

设备安装调试完成后，卖方人员需对后期实际操作人员进行培训，以减少误操作对设备带来的损害及对生产进度的延误，从而减少对企业的损失。

对设备的任何操作使用都必须由培养有素或得到授权的人员来进行。

“培养有素”是指得到过授权的人员给予的实践指导，了解并掌握了如何实施各项操作的人员。

“授权”是指人员通过了公司组织的理论和实践培训和测试，确定其具备了必要的只是和资历，能够实施分配给其的适当岗位的任务。

公司可以为用户的操作和维修人员提供充分的培训，并对培训合格的人员进行授权。
